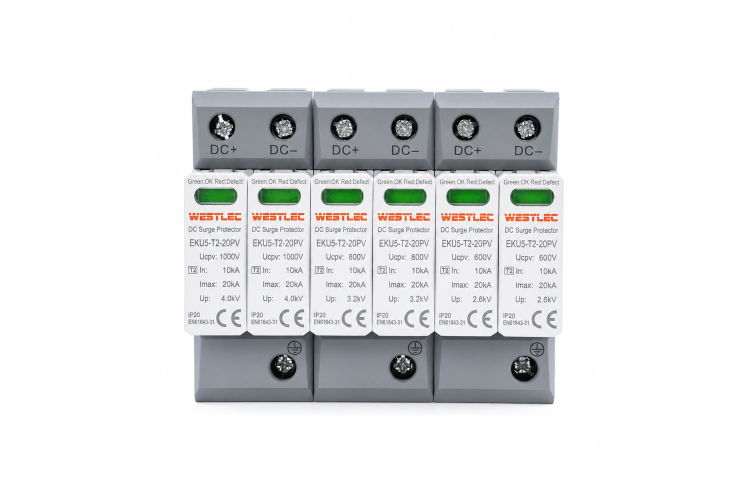

Chống Sét Lan Truyền SPD DC 2P 600/800/1000VDC 20kA WESTLEC
Trong các hệ thống điện năng lượng mặt trời, chống sét lan truyền DC (SPD DC) là thiết bị bảo vệ không thể thiếu, giúp giảm thiểu rủi ro do sét đánh gián tiếp hoặc xung điện áp lan truyền trên đường dây DC. Bởi các tấm pin năng lượng mặt trời thường được lắp đặt trên mái nhà hoặc ngoài trời, chúng rất dễ chịu ảnh hưởng bởi thời tiết, đặc biệt là trong mùa mưa bão.
Chỉ một xung sét nhỏ cũng có thể làm hư hỏng inverter, tấm pin, bộ điều khiển hoặc các thiết bị điện khác trong hệ thống, gây thiệt hại từ hàng chục đến hàng trăm triệu đồng.
CÔNG TY TNHH THƯƠNG MẠI DỊCH VỤ NĂNG LƯỢNG MIỀN NAM ENERGY cung cấp SPD DC 2P 600/800/1000VDC 20kA WESTLEC chính hãng, giúp bảo vệ toàn diện hệ thống điện mặt trời, kéo dài tuổi thọ thiết bị và đảm bảo vận hành ổn định trong mọi điều kiện thời tiết.
| Thông số | Giá trị |
|---|---|
| Model | EKU5-T2-20PV |
| Thương hiệu | WESTLEC |
| Loại thiết bị | Chống sét lan truyền DC Type 2 |
| Tiêu chuẩn | IEC/EN 61643-31 |
| Số cực | 2P (2 Module) |
| Điện áp làm việc liên tục (Ucpv) | 600VDC / 800VDC / 1000VDC |
| Dòng xả danh định (In) | 10kA (8/20μs) |
| Tổng dòng xả | 20kA (8/20μs) |
| Dòng xả cực đại (Imax) | 20kA (8/20μs) |
| Điện áp bảo vệ (Up) | 2.6kV / 3.5kV / 4.0kV |
| Thời gian đáp ứng | ≤ 25ns |
| Phần tử bảo vệ | High Energy MOV |
| Kiểu bảo vệ | (DC+)–PE, (DC−)–PE và (DC+)–(DC−) |
| Khả năng chịu dòng ngắn mạch | 2000A |
| Chỉ thị trạng thái | Xanh: Hoạt động bình thường • Đỏ: Cần thay module |
| Nhiệt độ hoạt động | -40°C đến +80°C |
| Cấp bảo vệ | IP20 |
| Tiết diện dây đấu nối | 4–35mm² |
| Vật liệu vỏ | Nhựa chống cháy UL94-V0 |
| Kiểu lắp đặt | Thanh ray DIN 35mm |
SPD DC WESTLEC được thiết kế để hấp thụ và triệt tiêu các xung điện áp cao phát sinh do sét đánh gần hoặc các hiện tượng quá áp trên đường dây DC. Thiết bị giúp bảo vệ inverter, tấm pin và các thiết bị điện khác khỏi nguy cơ hư hỏng.
Với dòng xả cực đại 20kA, SPD DC WESTLEC phù hợp với điều kiện khí hậu Việt Nam, nơi thường xuyên xảy ra mưa giông và sét vào mùa mưa.
Thiết bị có thời gian phản hồi ≤ 25 nanogiây, nhanh chóng triệt tiêu xung điện trước khi ảnh hưởng đến hệ thống.
SPD sử dụng module rời, khi thiết bị hết tuổi thọ hoặc bị tác động mạnh chỉ cần thay thế module bảo vệ mà không phải thay toàn bộ thiết bị, giúp tiết kiệm đáng kể chi phí bảo trì.
Thiết bị được tích hợp cửa sổ hiển thị trạng thái:
Màu xanh: Thiết bị hoạt động bình thường.
Màu đỏ: Module đã hết khả năng bảo vệ và cần thay thế.
Nhờ đó người dùng dễ dàng kiểm tra tình trạng thiết bị mà không cần sử dụng dụng cụ chuyên dụng.
Vỏ SPD được chế tạo từ nhựa chống cháy đạt chuẩn UL94-V0, có khả năng chịu nhiệt tốt, cách điện an toàn và hoạt động ổn định trong môi trường khắc nghiệt.
Để thiết bị phát huy hiệu quả bảo vệ tối đa, cần lưu ý:
Lắp SPD ngay sau cầu dao DC hoặc trong tủ Combiner Box.
Đấu nối đúng cực DC+, DC- và PE theo hướng dẫn của nhà sản xuất.
Sử dụng dây tiếp địa bằng đồng có tiết diện tối thiểu 6mm².
Kết hợp cùng MCB DC để tạo hệ thống bảo vệ nhiều lớp.
Kiểm tra định kỳ cửa sổ báo trạng thái và thay module khi chuyển sang màu đỏ.
Khuyến nghị: Nên lắp thêm SPD AC phía nguồn điện lưới để bảo vệ toàn diện cả phía DC và AC của hệ thống điện mặt trời.
Thiết bị phù hợp với nhiều loại công trình và hệ thống điện mặt trời như:
Hệ thống điện mặt trời hòa lưới.
Hệ thống điện mặt trời Hybrid có lưu trữ.
Hệ thống điện mặt trời độc lập (Off-grid).
Tủ DC Combiner Box.
Tủ bảo vệ DC trước Inverter.
Hệ thống điện mặt trời có điện áp làm việc đến 1000VDC.
Nhà máy, xưởng sản xuất.
Trang trại nông nghiệp.
Khu công nghiệp.
Công trình thương mại và dân dụng.
Thiết kế theo tiêu chuẩn quốc tế IEC/EN 61643-31.
Khả năng xả dòng mạnh 20kA.
Thời gian đáp ứng cực nhanh ≤25ns.
Module thay thế dễ dàng.
Chỉ thị trạng thái trực quan.
Chống bụi, chống cháy, độ bền cao.
Phù hợp với điều kiện thời tiết tại Việt Nam.
Giúp kéo dài tuổi thọ inverter và toàn bộ hệ thống điện mặt trời.Năng Lượng Miền Nam Energy – Đơn Vị Cung Cấp Thiết Bị Điện Mặt Trời Chính Hãng
